SполярныйCспособный
1.Представительский стандарт:
Солнечный кабель относится к первоначальному проекту, разработанному группой по работе с кабелями фотоэлектрических систем Немецкого комитета по стандартизации (Техническая спецификация 2PFG1169/08.2007).
2. Тип солнечного кабеля:

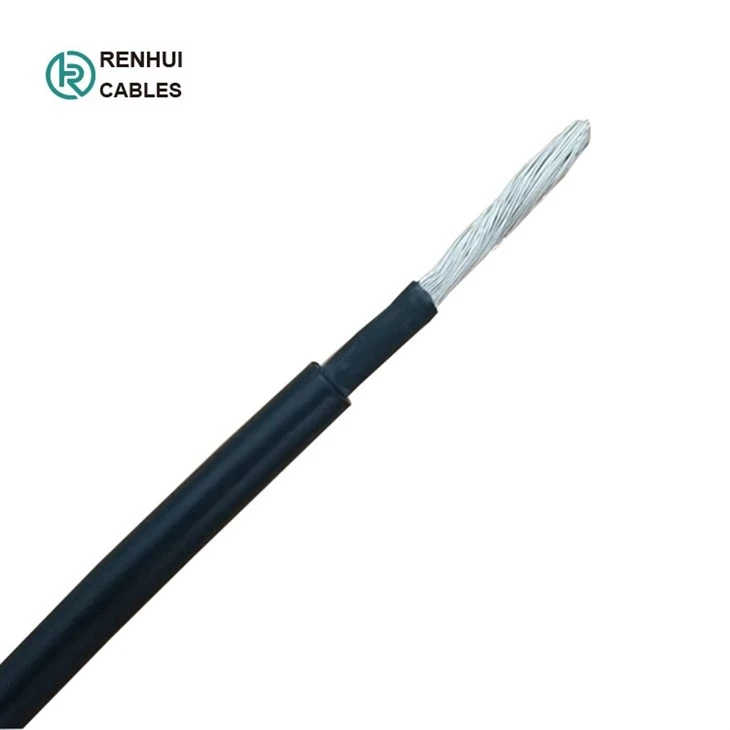

Солнечный кабель: луженая гибкая медная проволока без галоидного ПО изоляции и оболочки кабеля фотоэлектрической системы.
3. Применение:

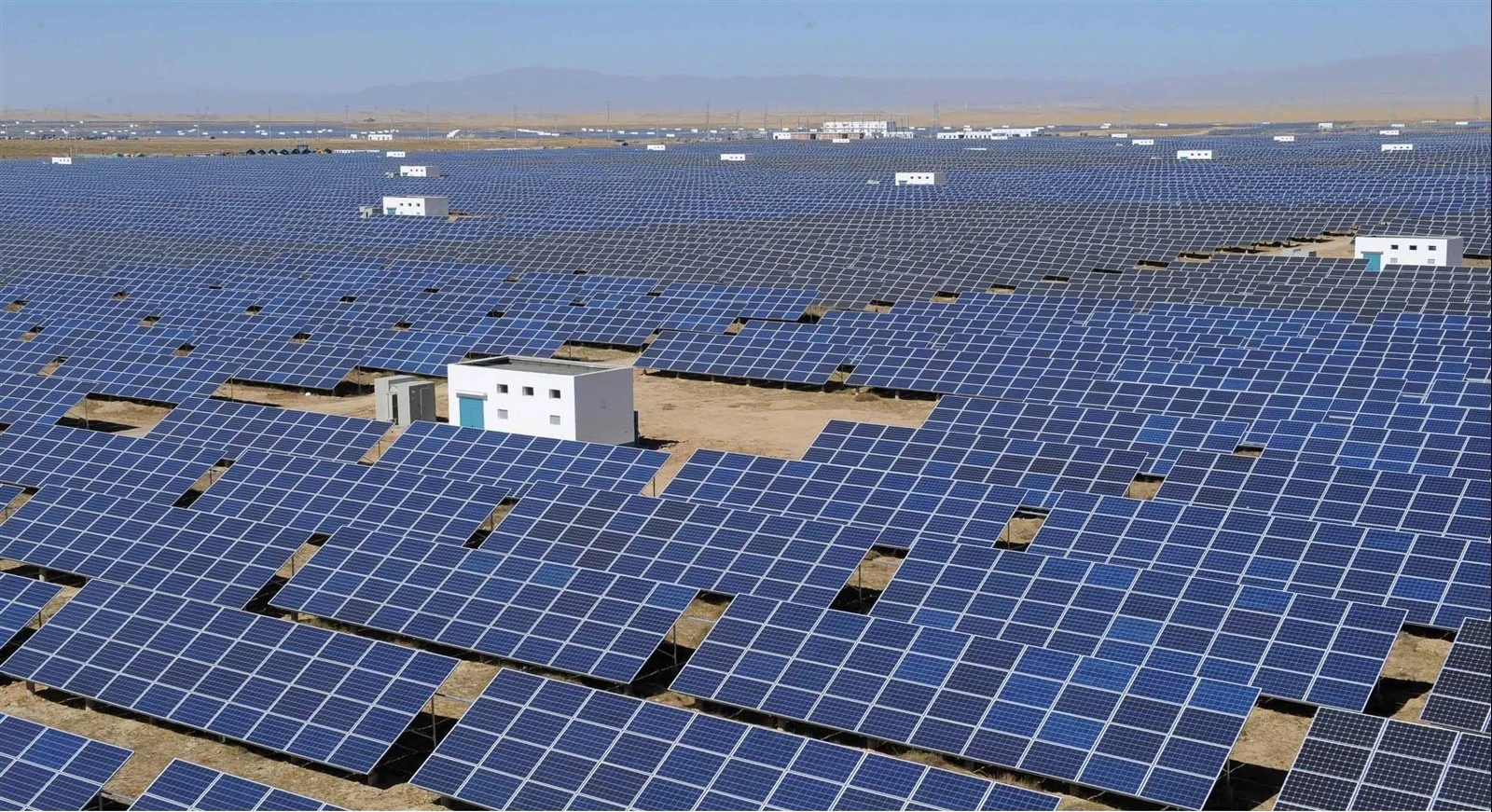

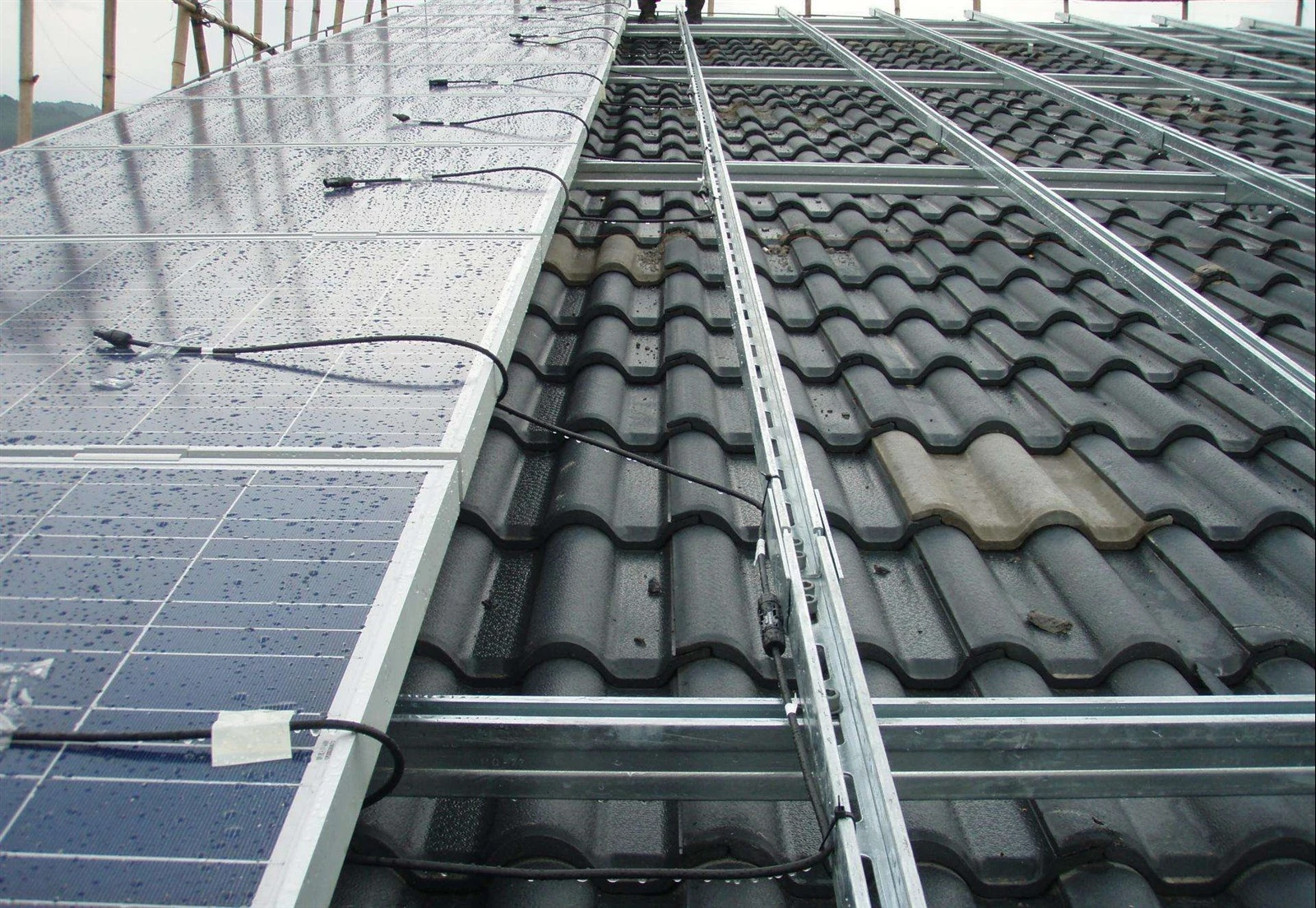

Применяется к солнечным панелям для производства электроэнергии и связанных с ними компонентов проводки, соединения, особенно подходит для наружного применения. Устойчивость к солнечному свету, защита от старения, использование огнезащитных материалов с низким содержанием дыма, не содержащих галогенов, более высокий класс, большая безопасность.
4.Строительство
|
Дирижер |
Луженая гибкая медная проволока |
|
|
Изоляция |
Изоляция без галогена PO |
|
|
оболочка |
Без галогеновой оболочки PO |
|
 |
 |
|
 |
 |
|
5. Характеристики кабеля
|
Модель |
Солнечный кабель |
|
Дирижер |
Медная луженая проволока, класс 5 (согласно IEC 60228) |
|
Изоляция |
Изоляция без галогена PO |
|
оболочка |
Без галогеновой оболочки PO |
|
Номинальное напряжение |
Переменный ток 0.6/1кВ |
|
1,8 кВ постоянного тока |
|
|
Диапазон температур |
-40 градусов ~ плюс 90 градусов, сухая/влажная |
|
Максимальная рабочая температура проводника |
120 градусов |
|
Во время короткого замыкания |
200 градусов |
|
Стандарт |
EN 2PFG 1169 |
6.Параметры
|
Тип |
Крест Площадь сечения (мм2) |
Структура проводника (прядь/мм) |
Диаметр (мм) |
толщина изоляции (мм) |
толщина оболочки (мм) |
диаметр кабеля (мм) |
сопротивление постоянному току при 20 градусах (Ом/км) |
|
H1Z2Z2-K |
1.5 |
48/0.2 |
1.6 |
1.0 |
0.8 |
5.2 |
12.2 |
|
H1Z2Z2-K |
2.5 |
77/0.2 |
2.0 |
1.0 |
0.8 |
5.6 |
7.56 |
|
H1Z2Z2-K |
4 |
56/0.3 |
2.6 |
1.0 |
0.9 |
6.4 |
4.7 |
|
H1Z2Z2-K |
6 |
84/0.3 |
3.2 |
1.0 |
0.9 |
7.0 |
3.11 |
|
H1Z2Z2-K |
10 |
77/0.41 |
4.4 |
1.0 |
0.9 |
8.2 |
1.84 |
|
H1Z2Z2-K |
16 |
119/0.41 |
5.5 |
1.0 |
1.1 |
9.7 |
1.16 |
|
H1Z2Z2-K |
25 |
189/0.41 |
6.5 |
1.2 |
1.2 |
11.3 |
0.734 |
|
H1Z2Z2-K |
35 |
244/0.41 |
7.5 |
1.2 |
1.2 |
12.3 |
0.529 |
7.Пакет
|
|
|
