1.Заявление (кабели N2XY):
Эти силовые и стационарные кабели используются для электроснабжения в низковольтных инсталляционных системах. Они хорошо приспособлены для использования под землей в промышленных условиях с дополнительной механической защитой. Эти кабели могут быть закреплены на кабельных лотках, в кабелепроводах или прикреплены к стенам.
2.Стандарты(кабели N2XY):
МЭК 60502-1, VDE 0276-603, МЭК/EN 60228
Огнестойкий в соответствии с IEC/EN 60332-1-2

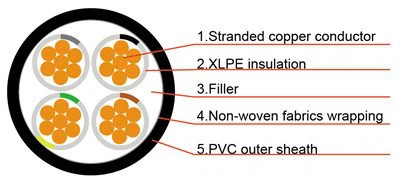

3. Конструкция (кабели N2XY):
Дирижер RE: одножильный медный провод класса 1 RM: скрученные круглые или круглые уплотненные, класс 2. SM: многожильный секторной формы класса 2 Изоляция XLPE (сшитый полиэтилен) оболочка ПВХ (поливинилхлорид) Основная идентификация 3 ядра: зеленый/желтый синий коричневый 4 ядра: зеленый/желтый коричневый черный серый 5 ядер: Зеленый/Желтый Синий Коричневый Черный Серый 7 ядер и выше: черные ядра и белые номера Цвет оболочки: Черный |
|
|
4. Характеристики (кабели N2XY):
Номинальное напряжение Uo/U: 0.6/1кВ Температурный рейтинг При установке от -5 градусов до плюс 50ºC Фиксированная установка: от -20 градусов до плюс 90 градусов Минимальный радиус изгиба Фиксированный: 12 x общий диаметр |
|
5.Параметры кабеля(кабели N2XY):
Номинальное поперечное сечение | Диаметр проводника (прибл.) | Номинальная толщина изоляции | Номинальная толщина оболочки | Общий диаметр (прибл.) |
мм² | мм | мм | мм | мм |
4x1.5 | 1.4 | 0.7 | 1.8 | 10.4 |
4x2.5 | 1.8 | 0.7 | 1.8 | 11.3 |
4x4 | 2.3 | 0.7 | 1.8 | 12.5 |
4x6 | 2.8 | 0.7 | 1.8 | 13.7 |
4x10 | 3.6 | 0.7 | 1.8 | 15.7 |
4x16 | 4.5 | 0.7 | 1.8 | 17.8 |
4x25 | 5.6 | 0.9 | 1.8 | 21.5 |
4x35 | 6.7 | 0.9 | 1.8 | 24.1 |
4x50 | 8.0 | 1 | 1.8 | 27.8 |
4x70 | 9.4 | 1.1 | 2.0 | 32.0 |
4x95 | 11.0 | 1.1 | 2.1 | 36.1 |
4x120 | 12.4 | 1.2 | 2.3 | 40.2 |
4x150 | 13.8 | 1.4 | 2.4 | 44.9 |
4x185 | 15.3 | 1.6 | 2.6 | 49.8 |
4x240 | 17.5 | 1.7 | 2.8 | 56.0 |
4x300 | 19.5 | 1.8 | 3.0 | 61.7 |
4x400 | 22.6 | 2 | 3.2 | 70.7 |
Номинальное поперечное сечение | Диаметр проводника (прибл.) | Номинальная толщина изоляции | Номинальная толщина оболочки | Общий диаметр (прибл.) |
мм² | мм | мм | мм | мм |
5x1.5 | 1.4 | 0.7 | 1.8 | 11.2 |
7x1.5 | 1.4 | 0.7 | 1.8 | 12.0 |
10x1.5 | 1.4 | 0.7 | 1.8 | 14.8 |
12x1.5 | 1.4 | 0.7 | 1.8 | 15.2 |
14x1.5 | 1.4 | 0.7 | 1.8 | 16.0 |
19x1.5 | 1.4 | 0.7 | 1.8 | 17.6 |
21x1.5 | 1.4 | 0.7 | 1.8 | 18.4 |
24x1.5 | 1.4 | 0.7 | 1.8 | 20.4 |
30x1.5 | 1.4 | 0.7 | 1.8 | 21.6 |
40x1.5 | 1.4 | 0.7 | 1.8 | 26.0 |
48x1.5 | 1.4 | 0.7 | 1.8 | 26.4 |
61x1.5 | 1.4 | 0.7 | 1.9 | 29.0 |
5x2.5 | 1.8 | 0.7 | 1.8 | 12.2 |
7x2.5 | 1.8 | 0.7 | 1.8 | 13.2 |
10x2.5 | 1.8 | 0.7 | 1.8 | 16.4 |
12x2.5 | 1.8 | 0.7 | 1.8 | 16.9 |
14x2.5 | 1.8 | 0.7 | 1.8 | 17.7 |
19x2.5 | 1.8 | 0.7 | 1.8 | 19.6 |
21x2.5 | 1.8 | 0.7 | 1.8 | 20.6 |
24x2.5 | 1.8 | 0.7 | 1.8 | 22.8 |
30x2.5 | 1.8 | 0.7 | 1.8 | 24.1 |
40x2.5 | 1.8 | 0.7 | 1.9 | 29.4 |
48x2.5 | 1.8 | 0.7 | 1.9 | 29.9 |
61x2.5 | 1.8 | 0.7 | 2.0 | 32.8 |
6.Пакет: экспортные деревянные барабаны(кабели N2XY).
